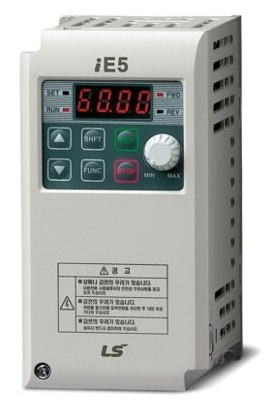

Falownik LG serii iE5
Zastosowanie:
|
- Właściwości
- Specyfikacja

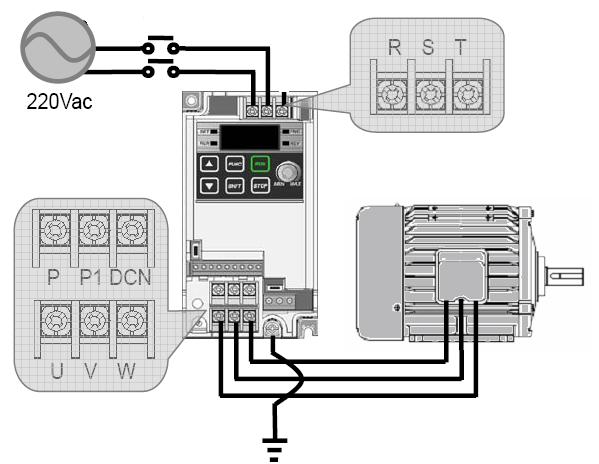

- Zaciski
- Pobierz
- Typy falowników iE5

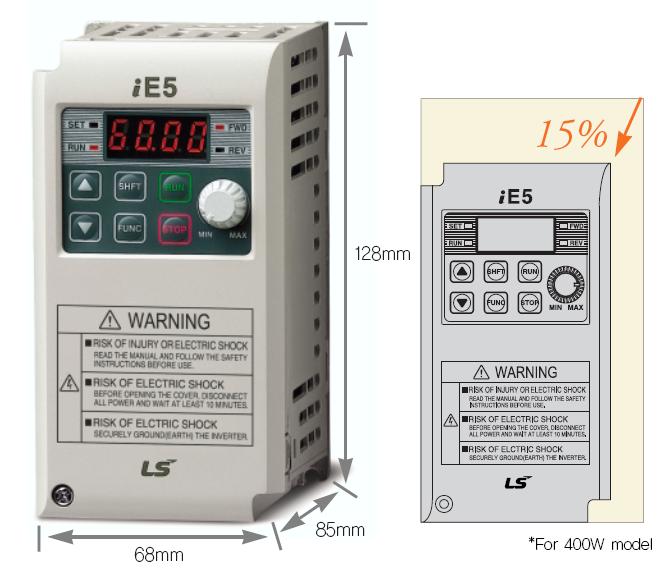

- Wymiary

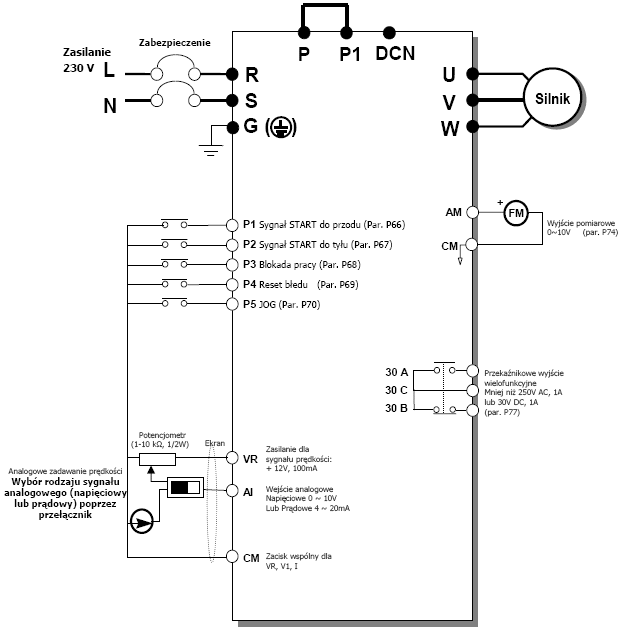

- Schemat
Budowa członowa przycisków ułatwia tworzenie odpowiednich wariantów funkcjonalnych przycisków, a także wprowadzenie zmian w istniejących obwodach sterowniczych.
Przyciski sterownicze przewidziane są do wbudowania w znormalizowane otwory o średnicy Ø22, wykonane w pulpitach (tablicach) sterowniczo-sygnalizacyjnych, bezpośrednio w korpusach maszyn i urządzeń. Część nadpulpitowa przycisków wykonana jest w kolorze czarnym lub pokryta niklem. Przycisk sterowniczy serii LA42 służy do załączania bądź rozłączania obwodów sterowniczych, w pulpitach maszyn, szafach sterowniczych.
Przyciski sterownicze mają najczęsciej budowę członową. Przyciski sterownicze dostarczane są jako kompletne wyroby lub w postaci członów stanowiących elementy funkcjonalne przycisku.
Budowa członowa przycisków ułatwia tworzenie odpowiednich wariantów funkcjonalnych przycisków, a także wprowadzenie zmian w istniejących obwodach sterowniczych.
Przyciski sterownicze przewidziane są do wbudowania w znormalizowane otwory o średnicy Ø22, wykonane w pulpitach (tablicach) sterowniczo-sygnalizacyjnych, bezpośrednio w korpusach maszyn i urządzeń. Część nadpulpitowa przycisków wykonana jest w kolorze czarnym lub pokryta niklem. Przycisk sterowniczy serii LA42 służy do załączania bądź rozłączania obwodów sterowniczych, w pulpitach maszyn, szafach sterowniczych.Przycisk sterowniczy serii LA42 służy do załączania bądź rozłączania obwodów sterowniczych, w pulpitach maszyn, szafach sterowniczych- Znamionowe zakresy mocy: 0,1 ; 0,2 i 0,4kW zasilanie 1-fazowe
- Obudowa : IP20
- Bardzo małe gabaryty
- Metoda sterowania: U/f
- Częstotliwość max do 200Hz
- Wbudowany regulator PID
- Moment 150% przy 0.5 Hz
- Autorestart po ustąpieniu awarii
- 5 prędkości krokowych
- Omijanie częstotliwości
- 5 wejść wielofunkcyjnych
- Wielofunkcyjne wyjście przekaźnikowe
- Wyjście analogowe (0 – 10V)
- Funkcja szukania prędkości
- Sterowanie 3-przewodowe
- Częstotliwość nośna od 1 do 10 kHz
- Forsowanie momentu ręczne i automatyczne
Zasilanie 1-fazowe (230V)
Typ falownika (SV xxx iE5-x) |
001-1 001-1 001-1001-1 |
002-1002-1 |
004-1004-1 |
|
Dane znam. wyjściowe |
Moc [kW] |
0.1 |
0.2 |
0.950.4 0.4 0.4 0.4 0.4 |
Prąd FLA [A] |
0.8 |
1.4 |
2.5 2.5 2.5 |
|
Częstotliwość |
0~200Hz |
|||
Napięcie |
3-fazy ( 3 x 230 V AC ) |
|||
Dane znam. wejściowe |
Napięcie |
1-faza 200 ~ 230 V (± 10 %) |
||
Częstotliwość |
50-60Hz |
|||
Prąd wejściowy[A] |
2.0 |
3.5 |
5.5 |
|
Waga [kg]Waga [kg] |
0.440.44 |
0.460.46 |
0.680.68 |
|
Sterowanie |
Sposób sterowania |
Sterowanie U/f |
||
Rozdzielczość nastawy częstotliwości |
Rozdzielczość nastawy cyfrowej: 0.01 Hz Rozdzielczość nastawy analogowej: 0.06 Hz dla 60 Hz |
|||
Dokładność nastawy częstotliwości |
Cyfrowo: 0.01 % max. częstotliwości wyjściowej Analogowo: 0.1 % max. częstotliwości wyjściowej |
|||
Charakterystyka U/f |
liniowa, kwadratowa, użytkownika U/f |
|||
Możliwość przeciążenia |
150 % prądu znamionowego przez 1 minutę(charakterystyka odwrotnie proporcjonalna do czasu) |
|||
Forsowanie momentu |
Ręczne forsowanie momentu (0 ~ 15 %), Automatyczne forsowanie momentu |
|||
Praca |
Sygnały wejściowe |
Metoda sterowania |
klawiatura / Listwa zaciskowa / protokół komunikacji Modbus |
|
Nastawa częstotliwości |
Analogowo: 0 ~ 10V lub 0 ~ 20mA lub potencjometr na falowniku Cyfrowo: Klawiatura |
|||
Sygnał startu |
Sygnał pracy do przodu i tyłu |
|||
Praca krokowa |
Nastawa do 8 prędkości krokowych oraz 4 czasów przyspieszania i hamowania (0 ~ 999.9s.) przy użyciu wejść wielofunkcyjnych |
|||
Stop awaryjny |
Natychmiastowe odcięcia napięcia na wyjściu falownika |
|||
Częstotliwość nadrzędna |
Wybór prędkości nadrzędnej na wejściu falownika |
|||
Sygn. wyjściowe |
Funkcje pracy |
Poziom detekcji częstotliwości, Alarm przeciążenia, Utknięcie, Zbyt wysokie i niskie napięcie, Przegrzanie falownika i silnika, Praca,Zatrzymanie, Prędkość stałą, Szukanie prędkości, Praca krokowa |
||
Wyjście błędu |
Przekaźnik wyjściowy (30A, 30C, 30B) – AC250V 1A, DC30V 1A |
|||
Parametry wyjściowe
|
Częstotliwość wyjściowa, Prąd wyjściowy,Napięcie wyjściowe, Napięcie szyny DC, – jedno do wyboru (wyjście: 0 ~ 10V) |
|||
Funkcje |
Hamowanie prądem stałym, Ograniczenie częstotliwości, Omijanie częstotliwości,funkcja drugiego silnika, Kompensacja poślizgu, Ochrona przed zmianą kierunku,Autorestart, Regulator PID |
|||
Ochrona |
Wyłączenie awaryjne |
Zbyt duże i niskie napięcie, Przeciążenie,Przegrzanie falownika, Przegrzanie silnika, Brak fazy na wyjściu i wejściu, Błąd zewnętrzny,Błąd komunikacji, Utrata sygnału zadającego,Błąd sprzętowy |
||
Alarm falownika |
Ochrona przed utykiem, Alarm przeciążenia |
|||
Autorestart |
Możliwość do 10 prób autorestartu |
|||
Klawiatura |
Klawiatura |
Wartości wyświetlane |
Częstotliwość wyjściowa, Prąd wyjściowy,Napięcie wyjściowe, Nastawa częstotliwości,Prędkość pracy, Napięcie szyny DC |
|
Błędy wyświetlane |
Pamięć błędów i awarii ( do 5 ostatnich ) przechowywana przez falownik |
|||
Środowisko |
Temperatura pracy |
-10 °C ~ 65 °C |
||
Temperatura przechowywania |
-20 °C ~ 65 °C |
|||
Wilgotność powietrza |
Mniej niż 90 %, dla pracy przy 50°C – 30% |
|||
Wibracje |
Poniżej 1000m poniżej 5.9m/sec2 (=0.6g)) |
|||
| TYP | Moc wyjściowa | Prąd wyjściowy |
| SV001iE5-1 | 0,1 kW | 0,8 A |
| SV002iE5-1 | 0,2 kW | 1,4 A |
| SV004iE5-1 | 0,4 kW | 2,5 A |
