Falownik LG serii iS7

Falownik LG/LS iS7

iS7 jest to najnowsze rozwiązanie, które w porównaniu do poprzednich serii jest dużo bardziej wszechstronny co do właściwości sterowania silnikami oraz posiada skomplikowane algorytmy, które zapewniają wysokie parametry pracy i precyzję pracy maszyn. iS7 to całkowicie nowa generacja przemienników dla bardzo wymagających aplikacji i bardzo odpowiedzialnych układów sterowania.

Seria przemienników częstotliwości iS7 jest niejako następcą serii iS5, która wśród pozostałych serii miała największe możliwości rozbudowy jeśli chodzi o dodatkowe funkcje i karty aplikacyjne i algorytmy sterowania. iS7 to dużo więcej możliwości, algorytmów i dodatkowych funkcji.





  • Właściwości
  • Specyfikacja
  • Klawiatura
  • Pobierz
  • Typy falowników iS7
  • Wymiary
  • Schemat

Budowa członowa przycisków ułatwia tworzenie odpowiednich wariantów funkcjonalnych przycisków, a także wprowadzenie zmian w istniejących obwodach sterowniczych.
Przyciski sterownicze przewidziane są do wbudowania w znormalizowane otwory o średnicy Ø22, wykonane w pulpitach (tablicach) sterowniczo-sygnalizacyjnych, bezpośrednio w korpusach maszyn i urządzeń. Część nadpulpitowa przycisków wykonana jest w kolorze czarnym lub pokryta niklem.
Przycisk sterowniczy serii LA42 służy do załączania bądź rozłączania obwodów sterowniczych, w pulpitach maszyn, szafach sterowniczych.
Przyciski sterownicze mają najczęsciej budowę członową. Przyciski sterownicze dostarczane są jako kompletne wyroby lub w postaci członów stanowiących elementy funkcjonalne przycisku.
Budowa członowa przycisków ułatwia tworzenie odpowiednich wariantów funkcjonalnych przycisków, a także wprowadzenie zmian w istniejących obwodach sterowniczych.
Przyciski sterownicze przewidziane są do wbudowania w znormalizowane otwory o średnicy Ø22, wykonane w pulpitach (tablicach) sterowniczo-sygnalizacyjnych, bezpośrednio w korpusach maszyn i urządzeń. Część nadpulpitowa przycisków wykonana jest w kolorze czarnym lub pokryta niklem.
Przycisk sterowniczy serii LA42 służy do załączania bądź rozłączania obwodów sterowniczych, w pulpitach maszyn, szafach sterowniczych.Przycisk sterowniczy serii LA42 służy do załączania bądź rozłączania obwodów sterowniczych, w pulpitach maszyn, szafach sterowniczychSeria 3-fazowych falowników iS7 dostępna jest w zakresie mocy od 0,75kW do 160kW dla pracy stało momentowej (185kW – praca zmiennomomentowa) w 19-tu rzędach mocy.

Posiada on standardowo stopień ochrony IP20 ale również dostępna jest wersja ze stopniem ochrony IP54 dla mocy do 22kW. Przemienniki posiadają bardzo czytelną klawiaturę LCD, na której możemy jednocześnie odczytywać nawet do czterech aktualnych parametrów pracy (częstotliwość, prąd, napięcie, moc, prędkość obrotową, stany wartości zwrotnych itd.). Dodatkowo klawiatura posiada przyciski, które użytkownik może sam zaprogramować na szybki wybór interesującej go funkcji.

Podstawowymi warunkami na które dobrane są parametry znamionowe jest praca z ciężkim obciążeniem (maszyny, taśmociągi itp.). Możliwy jest wybór również pracy z obciążeniem typowe wentylatorowo-pompowym. Wtedy istnieje możliwość pracy przemiennika z silnikiem o jeden rząd mocy większy niż moc przemiennika.

Karty opcyjnie

Przemiennik posiada szereg kart dodatkowych, które możemy dołączyć jako rozszerzenie funkcji. Oprócz opcji które były dostępne juz wcześniej, oferujemy nowe rozwiązania, nie oferowane dotychczas. Jako akcesoria dodatkowe oferujemy:

- przewody do wyniesienia klawiatury poza przemiennik

- kartę rozszerzeń wejść/wyjść cyfrowych i analogowych napięciowych i prądowych

- karta enkoderowa pozwalająca na podłączenie do przemiennika wielu rodzajów enkoderów dostępnych na rynku

- karta PLC oparta na sterowniku MasterK 120, (14wejść/7wyjść) z zegarem czasu rzeczywistego i darmowym oprogramowaniem

- karty komunikacyjne: Profibus-DP, Modbus TCP, CANopen, DeviceNet, LonWorks, BacNet

Akcesoria są dodatkiem do standardowego wyposażenia przemiennika, w którym znajdziemy

- 8 wejść cyfrowych

- wejście analogowe prądowe 4-20mA

- wejście analogowe napięciowe -10 ~+10V

- 2 wyjścia analogowe (napięciowe i prądowe)

- 4 wyjścia wielofunkcyjne

- wbudowany interfejs RS485 / Modbus RTU

Standardem w iS7 jest wbudowany filtr przeciwzakłóceniowy klasy A (dla zastosowań przemysłowych) do mocy 22kW włącznie, który w razie potrzeby możemy wyłączyć. W przypadku mocy większych niż 22kW oferujemy filtry zewnętrzne typowo dedykowane i produkowane pod parametry wymagane przez przemienniki LS do każdej z mocy urządzenia.

Oprócz filtrów, wszystkie falowniki w standardzie posiadają dławik DC, ograniczający zakłócenia harmonicznych, poprawiający współczynnik mocy i znacząco przedłużajacy czas pracy modułów mocy.

Z perspektywy użytkownika bardzo ważna jest obsługa przemiennika przy uruchomieniu i dalszej obsłudze. iS7 przy pierwszym uruchomieniu posiada funkcję Easy Start, która przeprowadza obsługującego krok po kroku po parametrach (dane silnika, sposób sterowania przemiennika, warunki zasilania itp.), które należy ustawić dla podstawowej właściwej pracy urządzenia. Z racji bardzo wielu możliwości jakie posiada falownik, niezbędny jest cały szereg parametrów, które służą do właściwej pracy w każdej aplikacji.

Mamy tu w sumie 15 grup parametrów, których znajduje się po kilkadziesiąt parametrów, niemniej jednak ich ułożenie oraz sposób przechodzenia po wszystkich grupach jest bardzo prosty.

Przemiennik częstotliwości serii iS7 to bardzo wydajne i uniwersalne urządzenie do sterowania silnikiem, jego zabezpieczania i kontroli pracy. Dodatkowo bardzo atrakcyjna cena sprawia, że jego dodatkową zaletą jest bardzo ekonomicznym rozwiązaniem dla małych systemów automatyki a zarazem skomplikowane funkcje sprawiają, że jest idealnym rozwiązaniem dla wymagających aplikacji.





Model

0008

0015

0022

0037

0055

0075

0110

0150

0185

0220

(SV xxxx iS7 - 4)

Moc silnika

HP

1

2

3

5

7.5

10

15

20

25

30

kW

0.75

1.5

2.2

3.7

5.5

7.5

11

15

18.5

22

Dane znam. wyjściowe

Moc [kVA]

1.9

3.0

4.5

6.1

9.1

12.2

18.3

22.9

29.7

34.3

Prąd FLA [A]

CT

2.5

4

6

8

12

16

24

30

39

45

VT

4

6

8

12

16

24

30

39

45

61

Częstotliwość

0 ~ 400 Hz

Napięcie

3-fazowe 380 ~ 480 V

Dane znam. wejściowe

Napięcie

3-fazowe 2380 ~ 480 VAC (-15% ~ + 10 %)

Częstotliwość

50 ~ 60 Hz (±5 %)

Prąd FLA [A]

CT

4.3

7.2

10.6

15.4

21

25.8

39

44

57

57

VT

3.5

5.3

7.3

10.8

13.8

22.5

26

33

40

52




Model

0300

0370

0450

0550

0750

0900

1100

1320

1600

 -

(SV xxxx iS7 - 4)

Moc silnika

HP

40

50

6

75

100

120

150

180

225

 -

kW

30

37

45

55

75

90

110

132

160

 -

Dane znam. wyjściowe

Moc [kVA]

46

57

69

84

116

139

170

201

248

 -

Prąd FLA [A]

CT

61

75

91

110

152

183

223

264

325

 -

VT

75

91

110

152

183

223

264

325

370

 -

Częstotliwość

0 ~ 400 Hz

Napięcie

3-fazowe 380 ~ 480 V

Dane znam. wejściowe

Napięcie

3-fazowe 2380 ~ 480 VAC (-15% ~ + 10 %)

Częstotliwość

50 ~ 60 Hz (±5 %)

Prąd FLA [A]

CT

57

69

83

113

154

195

239

286

362

 -

VT

90

109

123

162

195

237

282

350

403

 -




Sposób sterowania

Sterowanie U/f, U/f PG, kompensacja poślizgu, Sterowanie wektorowe bezczujnikowe-1, bezczujnikowe-2, Sterowane wektorowe z czujnikiem

Rozdzielczość nastawy częstotliwości

Rozdzielczość nastawy cyfrowej: 0.01 Hz

Rozdzielczość nastawy analogowej: 0.06 Hz dla 60 Hz

Dokładność nastawy częstotliwości

Cyfrowo: 0.01 % max. częstotliwości wyjściowej

Analogowo: 0.1 % max. częstotliwości wyjściowej

Charakterystyka U/f

liniowa, podwójna redukcja, użytkownika U/f

Możliwość przeciążenia

dla CT: 150 % prądu znamionowego przez 1 minutę,                                                          dla VT: 110% prądu znamionowego przez 1minutę                                                 (charakterystyka odwrotnie proporcjonalna do czasu)

Forsowanie momentu

Ręczne forsowanie momentu (0 ~ 15 %), Automatyczne forsowanie momentu

Metoda sterowania

klawiatura / Listwa zaciskowa / protokoły komunikacji

Nastawa częstotliwości

Analogowo: 0 ~ 10V, -10 ~ +10V ,  4 ~ 20mA    Cyfrowo: Klawiatura

Funkcje

Sterowanie PID, góra/dół, motopotencjometr, impulsowe 3-przewodowe, hamowanie DC, częstotliwości graniczne, omijanie częstotliwości, drugi zestaw parametrów, kompensacja poślizgu, blokada kierunku pracy, Autorestart, By-pass falownika, Autotuning, lotny start, Buforowanie energii, redukcja prądów upływnościowych, MMC, Easy start

Zaciski wejściowe               P1-P8

Wybór sterowania PNP (napięcie wewnętrzne) / NPN (napięcie zewnętrzne)           Funkcje: praca do przodu, praca do tyłu, reset, błąd zewnętrzny, blokada pracy, prędkość nadrzędna, prędkości krokowe, przyspieszanie/hamowanie krokowe, wybór drugiego silnika, hamowanie DC, podnoszenie/obniżanie prędkości, sterowanie 3-przewodowe, wybór sterowania PID i pętli otwartej, wybór sterowanie komunikcja/manual

Sygnały wyjściowe

Błąd pracy lub stany falownika

Wielofunkcyjny przekaźnik typu otwarty kolektor: napięcie max. 24VDC 50mA

Wielofunkcyjny przekaźnik : napięcie max. 30VDC 1A,  250VAC  1A

Wyjście analogowe: 0 - 10V (poniżej 20mA) - wybór pomiędzy częstotliwością , prądem, napięciem wyjściowym

Wyłaczenie

Zbyt duże/ za niskie napięcie wejściowe, przeciążenie, zwarcie doziemnie, przegrzanie falownika i silnika, zwarcie, błąd komunikacji, utrata sygnały zadającego, błąd wewnętrzny urządzenia, błąd wentylatora chłodzącego, itd..

Alarm

utyk, przeciążenie, zbyt niskie obciążenie, błąd enkodera, błąd wentylatora chłodzącego, utrata komunikacja z panelem, utrata sygnału prędkości

Chwilowa przerwa

poniżej 15msec dla CT (8msec dla VT): ciągła praca

powyżej 15msec dla CT (8msec dla VT): automatyczny restart

Metoda chłodzenia

Chłodzenie wymuszone strumieniem powietrza 0,75kW - 15kW (3x230V); 0,75kW - 22kW (3x230V)

Chłodzenie inhalacyjne 22kW (3x230V)  30-160kW (3x400V)

Stopień ochrony

do 75kW: IP21

od 90kW: IP20

do 22kW również opcja przemiennika z IP54

Temperatura otoczenia

Dla CT (ciężkie obciążenia): -10 ÷ 50ºC (bez oblodzenia)

Dla VT (normalne obciążenia): -10 ÷ 40ºC (bez oblodzenia)

rekomendowane jest obciązenie max 80% w przypadku pracy przy 50ºC

Temperatura składowania

 -20 ÷ 65ºC

Wilgotność

ponizej 90%

Wysokość, Wibracje

parametry znamionowe poniżej 1000m, ponizej 5,9m/sec2

Środowisko

brak gazów korozyjnych, olejów i kurzu







Falownik LG iS7 klawiatura

  • Seria 3-fazowych falowników iS7 dostępna jest w zakresie mocy od 0,75kW do 160kW dla pracy stało momentowej (185kW – praca zmiennomomentowa) w 19-tu rzędach mocy

    Posiada on standardowo stopień ochrony IP21 ale również dostępna jest wersja ze stopniem ochrony IP54 dla mocy do 22kW.

TYP Moc wyjściowa Prąd wyjściowy
SV0008iS7-4 0,75 kW 2,5 A
SV0015iS7-4 1,5 kW 4 A
SV0022iS7-4 2,2 kW 6A
SV0037iS7-4 3 kW 8 A
SV0055iS7-4 5,5 kW 12 A
SV0075iS7-4 7,5 kW 16 A
SV0110iS7-4 11 kW 24 A
SV0150iS7-4 15 kW 30 A
SV0185iS7-4 18,5 kW 39 A
SV0220iS7-4 22 kW 45 A
SV0300iS7-4 30 kW 61 A
SV0370iS7-4 37 kW 75 A
SV0450iS7-4 45 kW 91 A
SV0550iS7-4 55 kW 110 A
SV0750iS7-4 75 kW 152 A
SV0900iS7-4 90 kW 183 A
SV1100iS7-4 110 kW 223 A
SV1320iS7-4 132 kW 264 A
SV1690iS7-4 160 kW 325 A

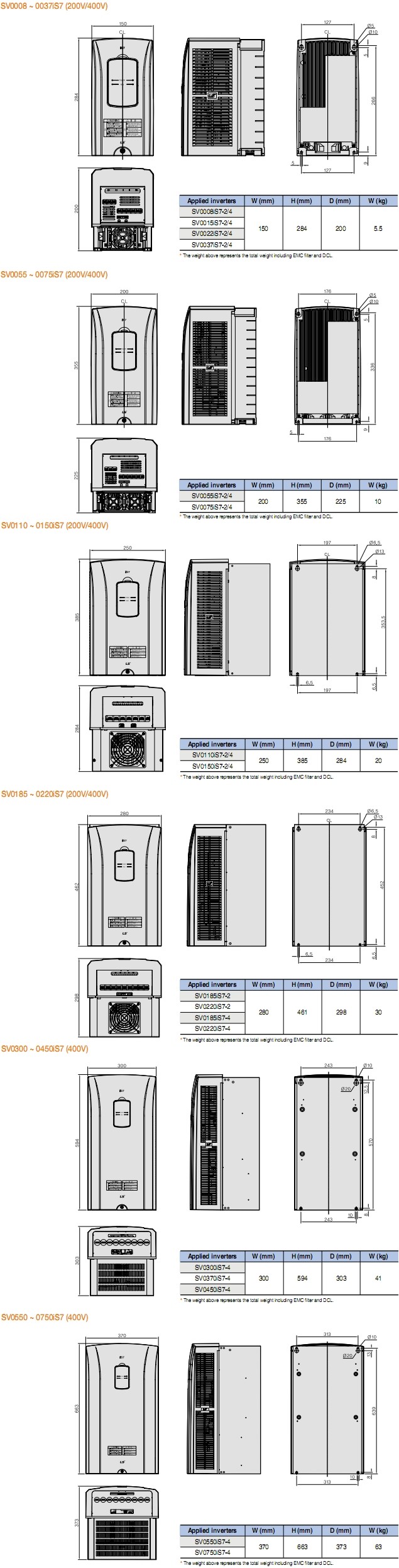

Falownik LG iS7 wymiary

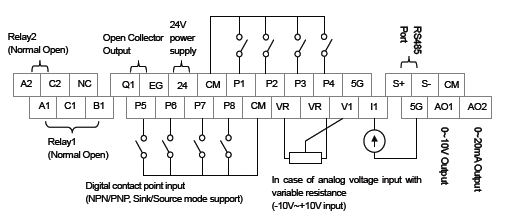

Falownik LG iS7 schemat
