Falownik LG serii iS5

Falownik LG/LS iE5

Seria iS5 to najbardziej rozbudowane przemienniki częstotliwości LG. Możliwości rozbudowy pozwalają na zastosowanie w bardzo wymagających aplikacjach. Zalety tych falowników to możliwość współpracy z enkoderem, zastosowanie do aplikacji wielosilnikowej, możliwość rozbudowania wejść i wyjść falownika oraz komunikacja: Modbus, DeviceNet, Profibus

Produkcja zakończona





  • Właściwości
  • Specyfikacja
  • Zaciski
  • Pobierz
  • Typy falowników iS5
  • Wymiary
  • Schemat

Budowa członowa przycisków ułatwia tworzenie odpowiednich wariantów funkcjonalnych przycisków, a także wprowadzenie zmian w istniejących obwodach sterowniczych.
Przyciski sterownicze przewidziane są do wbudowania w znormalizowane otwory o średnicy Ø22, wykonane w pulpitach (tablicach) sterowniczo-sygnalizacyjnych, bezpośrednio w korpusach maszyn i urządzeń. Część nadpulpitowa przycisków wykonana jest w kolorze czarnym lub pokryta niklem.
Przycisk sterowniczy serii LA42 służy do załączania bądź rozłączania obwodów sterowniczych, w pulpitach maszyn, szafach sterowniczych.
Przyciski sterownicze mają najczęsciej budowę członową. Przyciski sterownicze dostarczane są jako kompletne wyroby lub w postaci członów stanowiących elementy funkcjonalne przycisku.
Budowa członowa przycisków ułatwia tworzenie odpowiednich wariantów funkcjonalnych przycisków, a także wprowadzenie zmian w istniejących obwodach sterowniczych.
Przyciski sterownicze przewidziane są do wbudowania w znormalizowane otwory o średnicy Ø22, wykonane w pulpitach (tablicach) sterowniczo-sygnalizacyjnych, bezpośrednio w korpusach maszyn i urządzeń. Część nadpulpitowa przycisków wykonana jest w kolorze czarnym lub pokryta niklem.
Przycisk sterowniczy serii LA42 służy do załączania bądź rozłączania obwodów sterowniczych, w pulpitach maszyn, szafach sterowniczych.Przycisk sterowniczy serii LA42 służy do załączania bądź rozłączania obwodów sterowniczych, w pulpitach maszyn, szafach sterowniczych - zasilanie 3-fazowe
- zakres mocy od 0,75kW do 75kW
- dwa rodzaje paneli sterujących: LED i LCD
- sterowanie prędkościowe i momentowe
- sterowanie bezczujnikowe wektorowe, czujnikowe wektorowe oraz U/f
- możliwość wyniesienia klawiatury na odległość do 5 metrów poza falownik
- autotuning silnika
- wbudowany moduł hamujący do mocy 5,5kW
- wewnętrzny regulator PID
- 150% momentu przy 0,5Hz
- wybór sygnału sterowania NPN/PNP
- 8 wejść swobodnie programowalnych
- dwa wyjścia cyfrowe swobodnie programowane
- wyjście analogowe 0…10V
- RS485 / ModBus RTU
- autorestart po zaniku zasilania lub awarii
- forsowanie momentu ręczne i automatyczne
- wiele sposobów sterowania prędkością silnika
- sterowanie 3-przewodowe, do 16 prędkości krokowych itd.
- praca sekwencyjna
- funkcja szukania prędkości
- automatyczna zmiana częstotliwości nośnej
- funkcja oszczędzania energii
- dodatkowe karty rozszerzeń
      - karty wejść / wyjść
      - karta enkoderowa
      - karta sterowania wielosilnikowego
      - karty komunikacyjne: RS485, Modus RTU, DeviceNet, Profibus DP

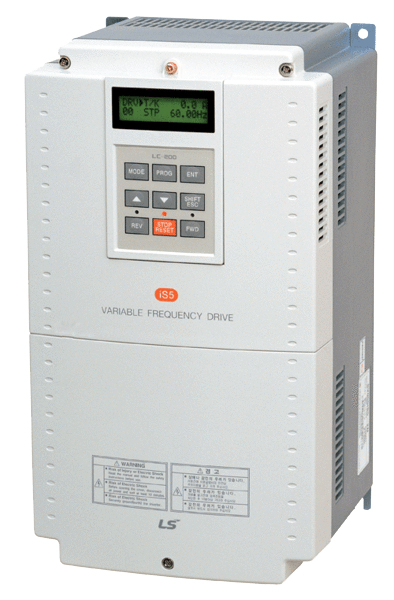

Falownik LG iS5

Falownik LG serii iS5



Model

(SV xxx iS5 - 4)

008

015

022

037

055

075

110

150

185

220

Moc silnika

HP

1

2

3

5

7.5

10

15

20

25

30

kW

0.75

1.5

2.2

3.7

5.5

7.5

11

15

18.5

22

Dane znam. wyjściowe

Moc [kVA]

1.9

3.0

4.5

6.1

9.1

12.2

18.3

22.9

29.7

34.3

Prąd FLA [A]

2.5

4

6

8

12

16

24

30

39

45

Częstotliwość

0 ~ 400 Hz (Sterowanie wektorowe bezczujnikowe: 0 ~ 300Hz, Sterowanie wektorowe z czujnikiem: 0 ~ 120 Hz)

Napięcie

3-fazowe 380 ~ 460 V

Dane znam. wejściowe

Napięcie

3-fazowe 380 ~ 460 V (? 10 %)

Częstotliwość

50 ~ 60 Hz (?5 %)

Hamowa -nie

Czoper

wbudowany

wbudowany

opcja

Max. moment hamujący

100%

100%

150%

Max. czas hamowania

5 sekund

5 sekund

15 sekund

Max. obciążenie

3 % ED

2 % ED

5 % ED

Waga [kg]

4.7

4.7

4.8

4.9

7.5

7.7

13.8

14.3

19.4

20



Model

(SV xxx iS5 - 4)

300

370

450

550

750

Moc silnika

HP

40

50

60

75

100

kW

30

37

45

55

75

Dane znam. wyjściowe

Moc [kVA]

45

56

68

82

100

Prąd FLA [A]

61

75

91

110

152

Częstotliwość

0 ~ 400 Hz (Sterowanie wektorowe bezczujnikowe: 0 ~ 300Hz, Sterowanie wektorowe z czujnikiem: 0 ~ 120 Hz)

Napięcie

3-fazowe 380 ~ 460 V

Dane znam. wejściowe

Napięcie

3-fazowe 380 ~ 460 V (? 10 %)

Częstotliwość

50 ~ 60 Hz (?5 %)

Hamowa -nie

Czoper

opcja

Max. moment hamujący

150%

Max. czas hamowania

15 sekund

Max. obciążenie

10 % ED

Waga [kg]

45

45

63

63

68




Sterowanie

Sposób sterowania

Sterowanie U/f, Sterowanie wektorowe bezczujnikowe, Sterowane wektorowe z czujnikiem (prędkość, moment)

Rozdzielczość nastawy częstotliwości

Rozdzielczość nastawy cyfrowej: 0.01 Hz (poniżej 100 Hz), 0.1 Hz (powyżej 100 Hz)

Rozdzielczość nastawy analogowej: 0.03 Hz dla 60 Hz

Dokładność nastawy częstotliwości

Cyfrowo: 0.01 % max. częstotliwości wyjściowej

Analogowo: 0.1 % max. częstotliwości wyjściowej

Charakterystyka U/f

liniowa, kwadratowa, użytkownika U/f

Możliwość przeciążenia

150 % prądu znamionowego przez 1 minutę, 200% prądu znamionowego przez for 30 sec. (charakterystyka odwrotnie proporcjonalna do czasu)

Forsowanie momentu

Ręczne forsowanie momentu (0 ~ 15 %), Automatyczne forsowanie momentu

Praca

Sygnały wejściowe

Metoda sterowania

klawiatura / Listwa zaciskowa / protokoły komunikacji

Nastawa częstotliwości

Analogowo: 0 ~ 10V lub 4 ~ 20mA

Cyfrowo: Klawiatura

Sygnał startu

Sygnał pracy do przodu i tyłu

Praca krokowa

Nastawa do 16 prędkości krokowych oraz 8 czasów przyspieszania i hamowania (0 ~ 6000s.) przy użyciu wejść wielofunkcyjnych

Stop awaryjny

Natychmiastowe odcięcia napięcia na wyjściu falownika

Częstotliwość nadrzędna

Wybór prędkości nadrzędnej na wejściu falownika

Praca sekwencyjna

Możliwość pracy sekwencyjnej na pomocą wejść wielofunkcyjnych ( 5 sekwencji po 8 kroków)

Sygn. wyjściowe

Funkcje pracy

Poziom detekcji częstotliwości, Alarm przeciążenia, Utknięcie, Zbyt wysokie i niskie napięcie, Przegrzanie falownika, Praca, Zatrzymanie, Prędkość stałą, By-pass falownika, Szukanie prędkości, Praca krokowa, Praca sekwencyjna

Wyjście błędu

Przekaźnik wyjściowy (30A, 30C, 30B) – AC250V 1A, DC30V 1A

Parametry wyjściowe


Częstotliwość wyjściowa, Prąd wyjściowy, Napięcie wyjściowe, Napięcie szyny DC, Moment wyjściowy – jedno do wyboru (wyjście: 0 ~ 10V)

Funkcje

Hamowanie prądem stałym, Ograniczenie częstotliwości, Omijanie częstotliwości, funkcja drugiego silnika, Kompensacja poślizgu, Ochrona przed zmianą kierunku, Autorestart, By-pass falownika, Autotuning, Regulator PID

Ochrona

Wyłączenie awaryjne

Zbyt duże i niskie napięcie, Przeciążenie, Otwarty bezpiecznik, Zwarcie doziemne, Przegrzanie falownika, Przegrzanie silnika, Brak fazy na wyjściu, Błąd zewnętrzny, Błąd komunikacji, Utrata sygnału zadającego, Błąd sprzętowy

Alarm falownika

Ochrona przed utykiem, Alarm przeciążenia, Błąd czujnika temperatury

Autorestart

Możliwość do 10 prób autorestartu

Klawiatura

Klawia-tura

Wartości wyświetlane

Częstotliwość wyjściowa, Prąd wyjściowy, Napięcie wyjściowe, Nastawa częstotliwości, Prędkość pracy, , Napięcie szyny DC, Moment wyjściowy

Błędy wyświetlane

Pamięć błędów i awarii ( do 5 ostatnich ) przechowywana przez falownik

Środowisko

Temperatura pracy

-10 °C ~ 40 °C

Temperatura przechowywania

-20 °C ~ 65 °C

Wilgotność powietrza

Mniej niż 90 %, dla pracy przy 50°C – 30%

Wibracje

Poniżej 1000m poniżej 5.9m/sec2 (=0.6g)

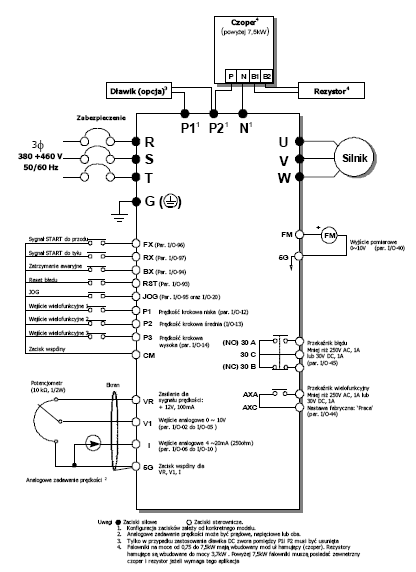

Falownik LG iS5 zaciski
TYP Moc wyjściowa Prąd wyjściowy
SV008iS5-4NO 0,75 kW 2,5 A
SV015iS5-4NO 1,5 kW 4 A
SV022iS5-4NO 2,2 kW 6A
SV037iS5-4NO 3 kW 8 A
SV055iS5-4NO 5,5 kW 12 A
SV075iS5-4NO 7,5 kW 16 A
SV110iS5-4NO 11 kW 24 A
SV150iS5-4NO 15 kW 30 A
SV185iS5-4NO 18,5 kW 39 A
SV220iS5-4NO 22 kW 45 A
SV300iS5-4 30 kW 61 A
SV370iS5-4 37 kW 75 A
SV450iS5-4 45 kW 91 A
SV550iS5-4 55 kW 110 A
SV750iS5-4 75 kW 152 A

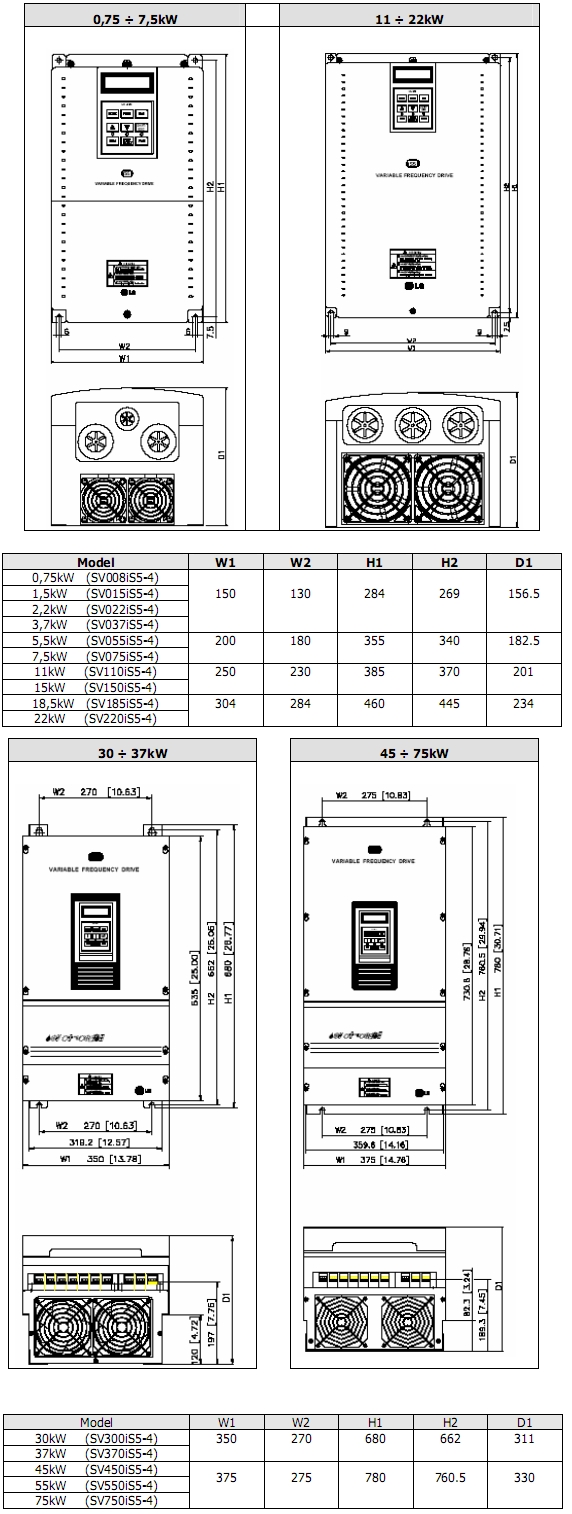

Falownik LG iS5 wymiary

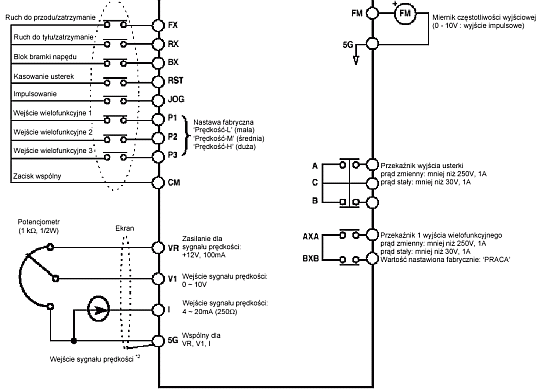

Falownik LG iS5 schemat
