Falownik LG serii iP5A

Falownik LG/LS iE5

Sterowany wektorowo przemiennik częstotliwości LG serii iP5A jest najnowszym rozwiązaniem w dziedzinie napędów prądu przemiennego koncernu LG & LS Industrial Systems. Jest on dedykowany do zastosowań wentylatorowych i pompowych.





  • Właściwości
  • Specyfikacja
  • Zaciski
  • Pobierz
  • Typy falowników iP5A
  • Wymiary
  • Schemat

Budowa członowa przycisków ułatwia tworzenie odpowiednich wariantów funkcjonalnych przycisków, a także wprowadzenie zmian w istniejących obwodach sterowniczych.
Przyciski sterownicze przewidziane są do wbudowania w znormalizowane otwory o średnicy Ø22, wykonane w pulpitach (tablicach) sterowniczo-sygnalizacyjnych, bezpośrednio w korpusach maszyn i urządzeń. Część nadpulpitowa przycisków wykonana jest w kolorze czarnym lub pokryta niklem.
Przycisk sterowniczy serii LA42 służy do załączania bądź rozłączania obwodów sterowniczych, w pulpitach maszyn, szafach sterowniczych.
Przyciski sterownicze mają najczęsciej budowę członową. Przyciski sterownicze dostarczane są jako kompletne wyroby lub w postaci członów stanowiących elementy funkcjonalne przycisku.
Budowa członowa przycisków ułatwia tworzenie odpowiednich wariantów funkcjonalnych przycisków, a także wprowadzenie zmian w istniejących obwodach sterowniczych.
Przyciski sterownicze przewidziane są do wbudowania w znormalizowane otwory o średnicy Ø22, wykonane w pulpitach (tablicach) sterowniczo-sygnalizacyjnych, bezpośrednio w korpusach maszyn i urządzeń. Część nadpulpitowa przycisków wykonana jest w kolorze czarnym lub pokryta niklem.
Przycisk sterowniczy serii LA42 służy do załączania bądź rozłączania obwodów sterowniczych, w pulpitach maszyn, szafach sterowniczych.Przycisk sterowniczy serii LA42 służy do załączania bądź rozłączania obwodów sterowniczych, w pulpitach maszyn, szafach sterowniczych - zasilanie 3-fazowe
- zakres mocy od 5,5kW do 90kW
- dwa rodzaje paneli sterujących: LED i LCD
- częstotliwość wyjściowa 0 – 120Hz
- sterowanie bezczujnikowe wektorowe oraz U/f
- możliwość wyniesienia klawiatury na odległość do 5 metrów poza falownik
- autotuning silnika
- wewnętrzny regulator PID
- funkcja Dual-PID
- funkcja uśpienia
- funkcja wstępnego nagrzewania
- ciągły odczyt pobieranej energii
- algorytm redukcji prądów upływnościowych
- 150% momentu przy 0,5Hz
- wybór sygnału sterowania NPN/PNP
- 8 wejść swobodnie programowalnych
- dwa wyjścia cyfrowe swobodnie programowane
- wyjście analogowe 0…10V
- wbudowany RS485
- autorestart po zaniku zasilania lub awarii
- forsowanie momentu ręczne i automatyczne
- wiele sposobów sterowania prędkością silnika
- sterowanie 3-przewodowe, do 16 prędkości krokowych itd.
- praca sekwencyjna
- funkcja szukania prędkości
- automatyczna zmiana częstotliwości nośnej
- funkcja oszczędzania energii
- dodatkowa karta sterowania wielosilnikowego

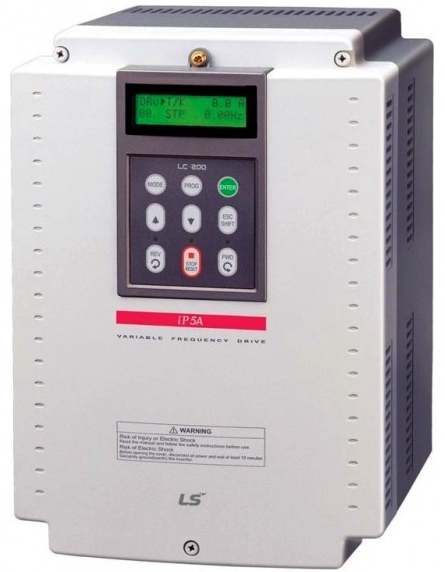

Falownik LG iP5A

Falowniki seria iP5A




Model

(SV xxx iP5A - 4)

055

075

110

150

185

220

Moc silnika

HP

7,5

10

15

20

25

30

kW

5,5

7,5

11

15

18,5

22

Dane znam. wyjściowe

Moc [kVA]

9,6

12,7

19,1

23,9

31,1

35,9

Prąd FLA [A]

12

16

24

30

39

45

Częstotliwość

0.01 ~ 120 Hz

Napięcie

3-fazowe 380 ~ 460 V

Dane znam. wejściowe

Napięcie

3-fazowe 380 ~ 460 V (-15% ÷ +10 %)

Częstotliwość

50 ~ 60 Hz (?5 %)

Waga [kg]

4,9

6

6

12,5

13

20

Model

(SV xxx iP5A - 4)

300

370

450

550

750

950

Moc silnika

HP

40

50

60

75

100

125

kW

30

37

45

55

75

90

Dane znam. wyjściowe

Moc [kVA]

48,6

59,8

72,5

87,6

121,1

145,8

Prąd FLA [A]

61

75

91

110

152

183

Częstotliwość

0.01 ~ 120 Hz

Napięcie

3-fazowe 380 ~ 460 V

Dane znam. wejściowe

Napięcie

3-fazowe 380 ~ 460 V (-15% ÷ +10 %)

Częstotliwość

50 ~ 60 Hz (?5 %)

Waga [kg]

20

27

27

29

42

43





Sterowanie

Sposób sterowania

Sterowanie U/f, Sterowanie wektorowe bezczujnikowe, Kompensacja poślizgu

Rozdzielczość nastawy częstotliwości

Rozdzielczość nastawy cyfrowej: 0.01 Hz (poniżej 100 Hz), 0.1 Hz (powyżej 100 HzRozdzielczość nastawy analogowej: 0.01 Hz dla 60 Hz

Dokładność nastawy częstotliwości

Cyfrowo: 0.01 % max. częstotliwości wyjściowej

Analogowo: 0.1 % max. częstotliwości wyjściowej

Charakterystyka U/f Charakterystyka U/f

liniowa, kwadratowa, użytkownika U/f liniowa, kwadratowa, użytkownika U/f

Możliwość przeciążenia

120 % prądu znamionowego przez 1 minutę

Forsowanie momentu

Ręczne forsowanie momentu (0 ~ 15 %), Automatyczne forsowanie momentu

Praca

Sygnały wejściowe

Metoda sterowania

klawiatura / Listwa zaciskowa / protokoły komunikacji

Nastawa częstotliwości

Analogowo: 0 ~ 12V, -12 ± +12V, 0 ~ 20mA , pulsowe, Ext-PID

Cyfrowo: Klawiatura

Sygnał startu

Sygnał pracy do przodu i tyłu

Praca krokowa

Nastawa do 18 prędkości krokowych oraz 8 czasów przyspieszania i hamowania (0 ~ 6000s.) przy użyciu wejść wielofunkcyjnych

Stop awaryjny

Natychmiastowe odcięcia napięcia na wyjściu falownika

Częstotliwość nadrzędna

Wybór prędkości nadrzędnej na wejściu falownika.

Sygn. wyjściowe

Funkcje pracy

Poziom detekcji częstotliwości, Alarm przeciążenia, Utknięcie, Zbyt wysokie i niskie napięcie, Przegrzanie falownika, Praca, Zatrzymanie, Prędkość stałą, By-pass falownika, Szukanie prędkości

Wyjście błędu

Przekaźnik wyjściowy (3A, 3C, 3B) – AC250V 1A, DC30V 1A

Parametry wyjściowe

Częstotliwość wyjściowa, Prąd wyjściowy, Napięcie wyjściowe, Napięcie szyny DC, dwa do wyboru (wyjście: 0 ~ 10V

Funkcje

Hamowanie prądem stałym, Ograniczenie częstotliwości, Omijanie częstotliwości, funkcja drugiego silnika, Kompensacja poślizgu, Ochrona przed zmianą kierunku, Autorestart, By-pass falownika, Autotuning, Regulator PID, Lotny start, Zatrzymanie awaryjne, Hamowanie przepływem, Pre-PID, Dual-PID, Sterowanie wielosilnikowe MMC, Easy Start, Wstępne nagrzewanie

Ochrona Ochrona

Wyłączenie awaryjne

Zbyt duże i niskie napięcie, Przeciążenie, Zwarcie doziemne, Przegrzanie falownika, Przegrzanie silnika, Brak fazy na wyjściu, Błąd zewnętrzny, Błąd komunikacji, Utrata sygnału zadającego, Błąd sprzętowy

Alarm falownika

Ochrona przed utykiem, Alarm przeciążenia, Błąd czujnika temperatury

Autorestart

Możliwość do 10 prób autorestartu

Klawiatura

Klawiatura

Wartości wyświetlane

Częstotliwość wyjściowa, Prąd wyjściowy, Napięcie wyjściowe, Nastawa częstotliwości, Prędkość pracy, Napięcie szyny DC, Energia pobierana, Czas pracyCzas ostatniej awarii

Błędy wyświetlane

Pamięć błędów i awarii ( do 5 ostatnich ) przechowywana przez falownik

Środowisko

Temperatura pracy

-10 °C ~ 40 °C

Temperatura przechowywania

-20 °C ~ 65 °C

Wilgotność powietrza

Mniej niż 90 %, dla pracy przy 50°C – 30%

Wibracje

Poniżej 1000m poniżej 5.9m/sec2 (=0.6g)

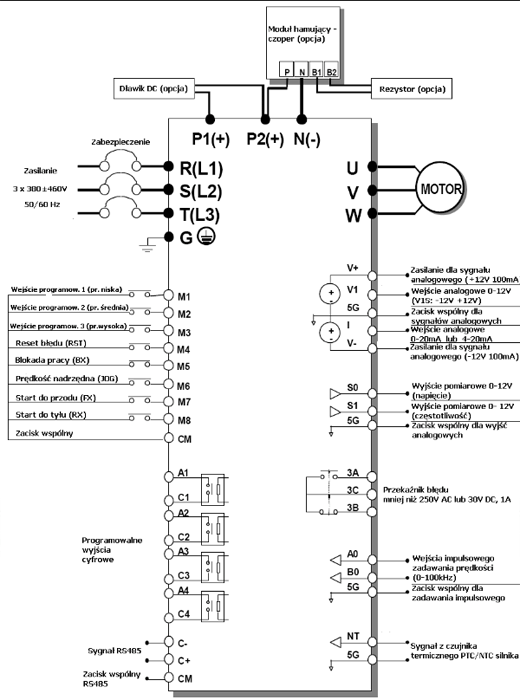

Falownik LG iP5A zaciski



TYP Moc wyjściowa Prąd wyjściowy
SV055iP5A-4NO 5,5 kW 12 A
SV075iP5A-4NO 7,5 kW 16 A
SV110iP5A-4NO 11 kW 24 A
SV150iP5A-4NO 15 kW 30 A
SV185iP5A-4NO 18,5 kW 39 A
SV220iP5A-4NO 22 kW 45 A
SV300iP5A-4NO 30 kW 61 A
SV370iP5A-4 37 kW 75 A
SV450iP5A-4 45 kW 91 A
SV550iP5A-4 55 kW 110 A
SV750iP5A-4 75 kW 152 A
SV900iP5A-4 90 kW 183 A
SV1100iP5A-4 110 kW 223,0 A
SV1320iP5A-4 132 kW 264,0 A
SV1600iP5A-4 160 kW 325,0 A
SV2200iP5A-4 220 kW 432,0 A
SV2800iP5A4 280 kW 547,0 A

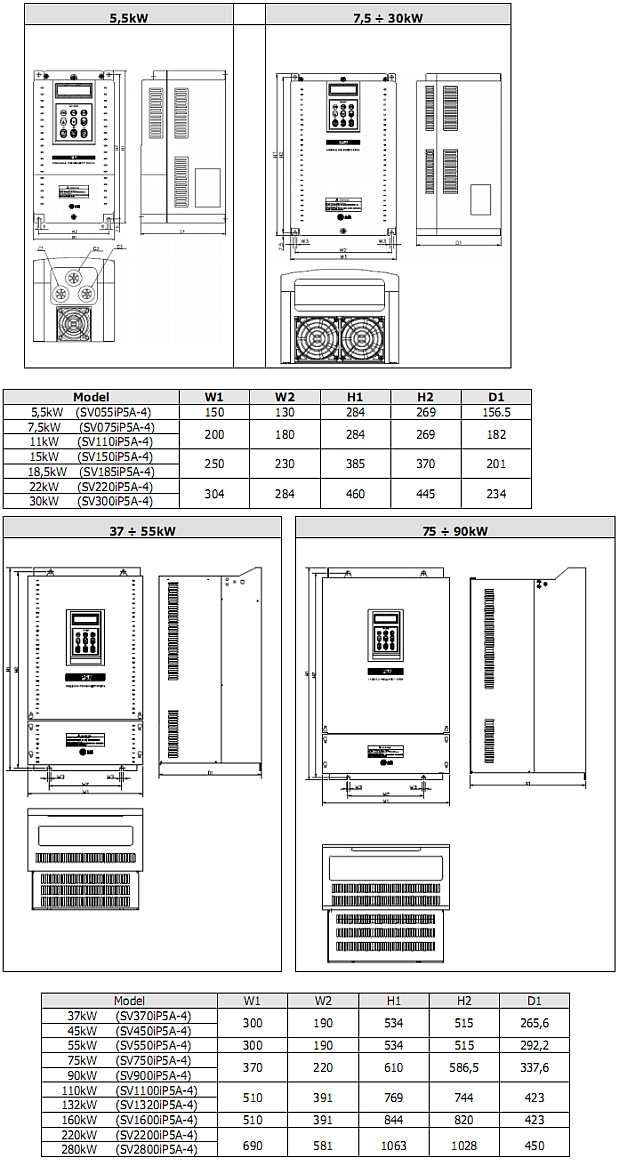

Falownik LG iP5A wymiary

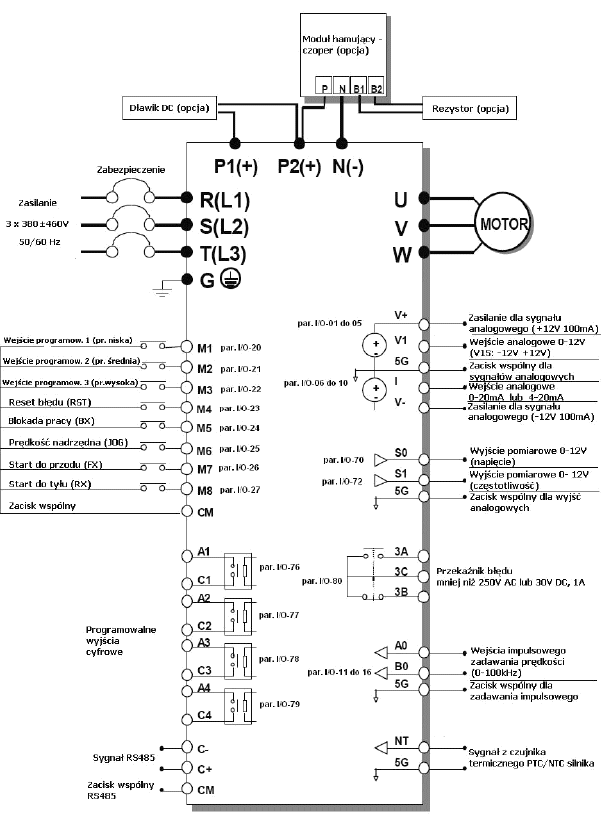

Falownik LG iP5A schemat
